Beschreibung

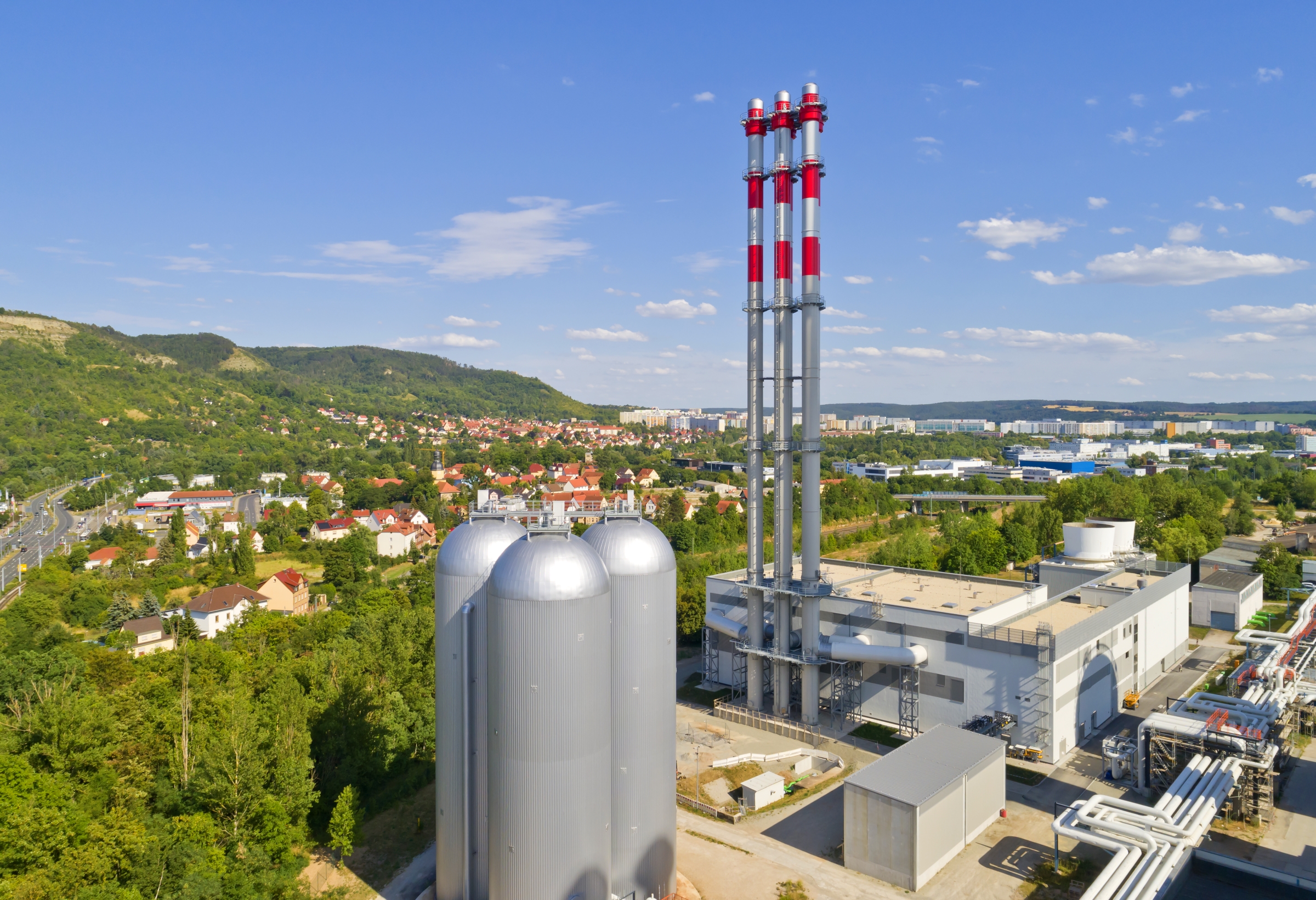

Die Stadtwerke Jena planen im Zuge der Erneuerung der Wärme- und Stromversorgung die Modernisierung des HKW Jena durch die Errichtung einer Gasmotorenanlage (GMA) und einer Druckwärmespeicheranlage (DwSpA). Die GMA besteht aus drei Gebäudeteilen, welche hufeisenförmig zueinander angeordnet werden. Rechtwinklig zum 4-geschossigen Funktionsgebäude stehen die zwei bauartgleichen BHKW-Gebäude. Zur GMA gehören weiterhin vier jeweils 3 Verbennungsmodulen zugehörige Schornsteine (4 Stk.) und Transformatorenstände (2 Stk.) Als zweites Teilvorhaben wird eine Wärmespeicheranlage aus mehreren Druckspeichern auf dem gleichen Baufeld geplant. Die Wärmespeicheranlage soll auf dem ehemaligen Standort des 225 m Schornsteins (auf dem bestehenden Fundament) errichtet werden. Weitere kleine Stützfundamente um das zu erweiternde Schornsteinfundament müssen neu errichtet werden.
Zusammenfassung
Im Rahmen der Planung einer Gasmotorenanlage in zwei Ausbaustufen mit 60 – 120 MW am Standort Jena wurde Ingenieurbüro Böhme & Partner mit Planungsleistungen bis zur Erstellung der Funktionalausschreibung, der Genehmigungsplanung und der Bauherrenvertretung während der Errichtung betraut. Im Rahmen der Errichtung wurden weitere Nebenanlagen, wie die Errichtung von Druckwärmespeichern, die Anbindung der bestehenden Medienleitungen, die Errichtung der Bauwerke zur Aufstellung der benötigten Einspeisetransformatoren und die Anbindung an die GIS-Anlage auf dem Gelände planerisch bearbeitet. Die Genehmigung erfolgte für beide Ausbaustufen, die Errichtung der ersten Stufe erfolgte durch MAN Energy Solutions und MMEC. Mit dem ersten Bauabschnitt sind die baulichen Voraussetzungen für eine spätere Erweiterung bereits umgesetzt worden.
Besonderheit
Die Baugenehmigung wurde im Rahmen des BImSchG-Verfahrens beantragt und gewährt. Mußte aber in der gesamten Bauzeit aufgrund von Änderungen in der Technologie zweimal tektiert werden: -druckloser Wärmespeicher zu mehreren Druckspeichern -2x5 Gasmotoren statt 2x6 Gasmotoren -2x5 Schornsteine mit einer Höhe von 101 m.
Firma
Ingenieurbüro Böhme GmbH
Auftraggeber
DNV GL (KEMA), - Energy, Dresden
Stadt/Land
Jena/ Thüringen
Kategorie
Motorenheizkraftwerk
Bauzeit
29.03.2019 - -
