Beschreibung
Umspannwerk als Ersatzneubau 110/10kV-GIS in Innenaufstellung
Zusammenfassung

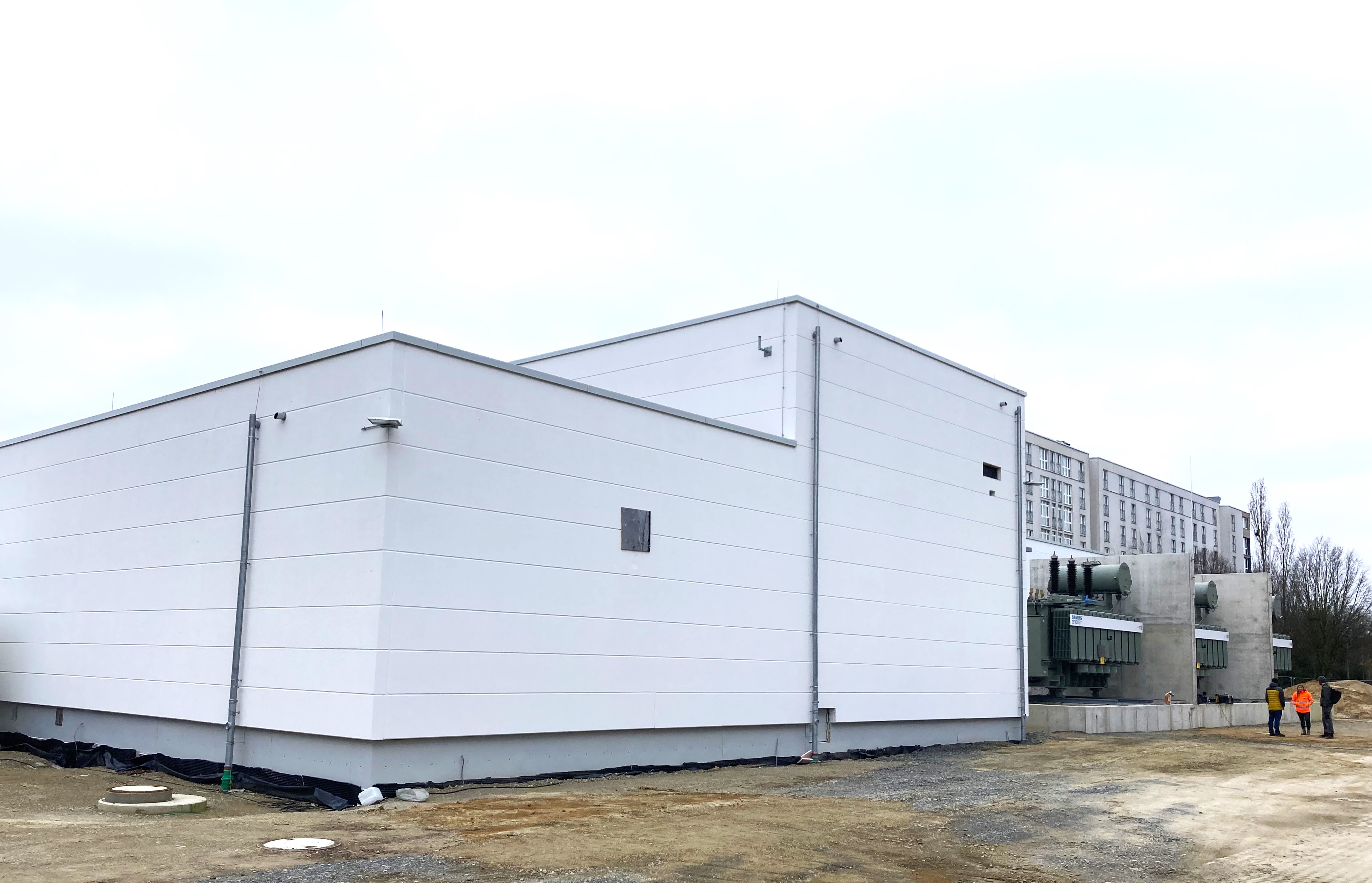

Die enercity Netz GmbH plante die Errichtung eines Umspannwerkes als Ersatzneubau für das Bestands-UW Hannover-Roderbruch mit einem Gebäude für eine 110-kV gasisolierte Schaltanlage (GIS) und eine 10-kV-Schaltanlage sowie 3 Stück 40 MVA Transformatoren und Sternpunktbildner (SPB) in Außenaufstellung. Das Ingenieurbüro Böhme wurde als Generalplaner mit der Gebäude- und der Tragwerksplanung sowie der technischen Gebäudeausrüstung beauftragt. Besonderheit des Projekts war das schmale Baufeld in Verbindung mit einer hohen unterirdischen Medienlage und die Überfahrbarkeit mit Schwerlastverkehrt für die Einbringung der elektrischen Anlagen.
Besonderheit
• kein Vororttermin bis zur Bauausführung (Corona)• EU-Vergabeverfahren langer Zeitraum 4,5 Monate• Datenaustausch über Cloudserver vom AG (WebDAV)• Trafoentwässerungskonzept wurde ohne Tauchpumpen konzeptioniert und mit der Behörde Hannover abgestimmt• RW-Entwässerung wird gesammelt mit einer Hebeanlage in eine Entwässerungsmulde gepumpt• 110kV- + 10kV-Kabel-Packete wurden zur Herstellung der Schwerlastüberfahrbarkeit und zur Einhaltung der vom AG geforderten 2,5 W/(m*K) Wärmeleitfähigkeit in Flüssigboden eingebaut
Lessons Learned
• Baumbestand im Baufeld frühzeitig aufnehmen und die Baumfällungszeiten im Gesamtterminplan mit einplanen• Sockelputz wurde nach Abstimmung zwischen Baufirma und AG auf einen Sockelblech geändert – schlechte nachträgliche Anpassung von Öffnungen im Sockelbereich• Prüfung der Einbauteile in der Fertigteilwerkplanung – hier wurde in den Fertigteilstützen die komplett die Erdungsfestpunkte vergessen• Unterstopfmörtel unter Aufstellrahmen für Schaltschränke und für Ausfüllung der Montagetaschen der Peiko-Fertigteilstützenschuhe
Firma
Ingenieurbüro Böhme GmbH
Auftraggeber
enercity Netz GmbH, Hannover
Stadt/Land
Hannover Niedersachsen
Kategorie
Gasisolierte Schaltanlage
Bauzeit
01.09.2022 - 30.04.2024
